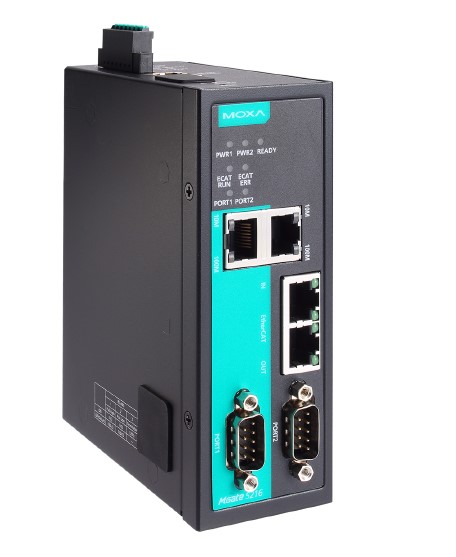

Thiết bị mạng Moxa MGATE 5216-T

Là gateway công nghiệp — chuyển đổi giao thức từ Serial / Modbus sang EtherCAT.
Hỗ trợ 2 cổng serial (RS-232, RS-422, RS-485).
Mode EtherCAT: là EtherCAT Slave.
Hỗ trợ MicroPython để lập trình truyền thông qua cổng serial.
Bộ nhớ hỗ trợ microSD: lên đến 32 GB.
Cổng Ethernet: 2 cổng 10/100Base-T(X), RJ45, hỗ trợ Auto MDI/MDI-X.
Bảo vệ cách ly: serial cách ly 2 kV.
Nguồn điện: 12 – 48 V DC.

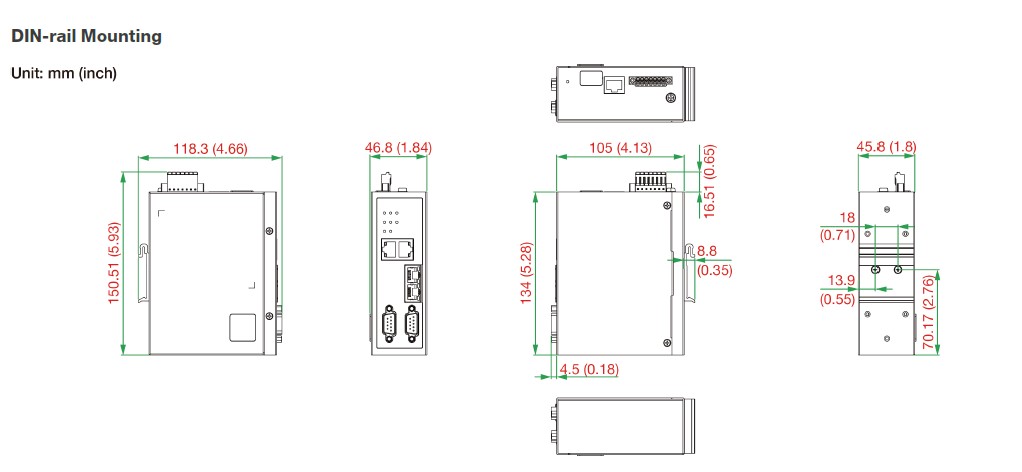

Vỏ kim loại, chuẩn IP30, gắn DIN-rail.
Nhiệt độ hoạt động: -40°C đến +75°C.
Relay: có 1 ngõ ra relay (theo datasheet).
Giao diện quản lý: Web Console (HTTP/HTTPS), Device Search Utility (DSU)
Tính năng chẩn đoán: Protocol Diagnose & Traffic Monitor giúp debug giao tiếp.
An toàn / bảo mật: Có các tính năng bảo mật theo IEC 62443-4-2.
Các chuẩn EMC / EMI / EMS: ví dụ IEC 61000-4-2, 4-4, 4-5 …
MTBF (tuổi thọ trung bình): ~ 2,305,846 giờ.

Datasheet sản phẩm: Thiết bị mạng EtherCAT Moxa MGATE 5216-T

Liên hệ chuyên viên tư vấn 1 Liên hệ chuyên viên tư vấn 2

Liên hệ phòng doanh nghiệp - dự án

Mô tả
Đánh giá (0)

Thiết bị mạng Moxa MGATE 5216-T

Thiết bị Tự động hóa EtherCAT

Dòng sản phẩm EtherCAT của Moxa, bao gồm các cổng kết nối và cổng EtherCAT, được thiết kế để hỗ trợ các ứng dụng công nghiệp với công nghệ EtherCAT tốc độ cao, tiết kiệm chi phí và mang tính quyết định. Với độ tin cậy cao cho hoạt động liên tục, giao diện trực quan giúp cấu hình dễ dàng và kích thước nhỏ gọn cho việc triển khai linh hoạt, các thiết bị này giúp xây dựng các cấu trúc liên kết linh hoạt và chuyển đổi mạng nối tiếp sang Ethernet công nghiệp.

Tính năng và Lợi ích:

• Chuyển đổi giao thức từ giao tiếp nối tiếp hoặc Modbus độc quyền sang EtherCAT
• Hỗ trợ EtherCAT slave
• Hỗ trợ Modbus RTU/ASCII Client (Master)
• Dữ liệu đầu vào và đầu ra tối đa 512 byte
• Cổng nối tiếp với bảo vệ cách ly 2 kV
• Hỗ trợ lập trình MicroPython cho giao tiếp nối tiếp độc quyền
• Tích hợp Ethernet để dễ dàng đấu nối
• Hỗ trợ hai đầu vào nguồn DC dự phòng và 1 đầu ra rơle

Giới thiệu:

Cổng Ethernet công nghiệp MGate 5216 EtherCAT chuyển đổi dữ liệu giữa các giao thức Modbus RTU/ASCII, giao thức nối tiếp độc quyền và EtherCAT.

Tất cả các model đều được bảo vệ bởi vỏ kim loại chắc chắn, có thể lắp trên thanh DIN và tích hợp khả năng cách ly nối tiếp.

Modbus là một trong những giao thức truyền thông công nghiệp được sử dụng rộng rãi nhất, và EtherCAT thường được sử dụng trong lĩnh vực tự động hóa nhà máy và bán dẫn. MGate 5216 hỗ trợ cả máy khách Modbus RTU/ASCII và MicroPython, cho phép lập trình theo giao thức nối tiếp độc quyền, giúp bạn dễ dàng kết nối các thiết bị Modbus hoặc thiết bị nối tiếp với máy chủ EtherCAT.

Cổng EtherCAT MGate 5216 được thiết kế để dễ dàng cấu hình và bảo trì nhanh chóng. Có thể sử dụng bảng điều khiển web trực quan để thực hiện các tác vụ bảo trì từ xa. Bộ công cụ khắc phục sự cố toàn diện giúp giảm thời gian cấu hình và thời gian ngừng hoạt động của hệ thống, đồng thời thiết kế chắc chắn phù hợp cho các ứng dụng công nghiệp.

Cấu hình dễ dàng:

Cổng EtherCAT MGate 5216 có giao diện thân thiện với người dùng, cho phép bạn nhanh chóng thiết lập các quy trình chuyển đổi giao thức cho hầu hết các ứng dụng, loại bỏ những tác vụ thường tốn thời gian mà người dùng phải thực hiện từng cấu hình tham số chi tiết.

MGate 5216 hỗ trợ bảng điều khiển web để bảo trì từ xa. Các chức năng giao tiếp mã hóa, bao gồm HTTPS, được hỗ trợ để cung cấp bảo mật mạng tốt hơn. Ngoài ra, các chức năng giám sát hệ thống được cung cấp để ghi lại các kết nối mạng và sự kiện nhật ký hệ thống.

Bảo trì dễ dàng với các chức năng tích hợp:

MGate 5216 hỗ trợ Chẩn đoán Giao thức và Giám sát Lưu lượng để dễ dàng khắc phục sự cố, đặc biệt là trong giai đoạn cài đặt. Các sự cố giao tiếp nối tiếp do tham số phần mềm không chính xác, chẳng hạn như ID slave và địa chỉ thanh ghi, hoặc cấu hình lệnh không chính xác, có thể được giải quyết bằng Chẩn đoán Giao thức và Giám sát Lưu lượng, cho phép bạn thu thập và kiểm tra dữ liệu để dễ dàng xác định nguyên nhân gốc rễ.

Ứng dụng

Dùng trong các hệ thống tự động hóa công nghiệp: khi bạn cần kết nối các thiết bị Modbus (RTU/ASCII) hoặc thiết bị serial cũ vào mạng EtherCAT.
Hệ thống control / giám sát thời gian thực: EtherCAT có độ trễ thấp, phù hợp cho điều khiển.
Môi trường công nghiệp khắc nghiệt: vì nó chịu được nhiệt độ thấp / cao, vỏ chắc, cách ly tín hiệu.
Dự án nâng cấp hệ thống: nếu hệ thống hiện tại dùng Modbus / RS-485, mà muốn tích hợp vào hệ thống EtherCAT mới.

Một số lưu ý khi sử dụng

Địa chỉ EtherCAT Slave ID: Khi cấu hình, bạn cần đặt “Slave ID” cho MGate để nó hoạt động như một node trên mạng EtherCAT.
Endian swap: Trong cấu hình EtherCAT, có thể thiết lập kiểu byte-swapping (None, Byte, Word, Byte+Word) nếu dữ liệu từ thiết bị serial cần hoán đổi byte.
Cấu hình Modbus: Nó hoạt động như Modbus Client/Master (gửi lệnh đến các slave Modbus).
Nguồn dự phòng: Nếu hệ thống của bạn cần độ sẵn sàng cao, hãy cân nhắc thiết lập nguồn dự phòng vì MGate hỗ trợ điện áp rộng.
Cấu hình và giám sát: Nên dùng Web Console & Traffic Monitor khi triển khai ban đầu để đảm bảo giao tiếp Modbus ↔ EtherCAT đúng như mong muốn.
