Thiết bị Gateway Moxa MGate 5192-T

Thiết bị Gateway Moxa MGate 5192-T

Thiết bị Gateway Moxa MGate 5192-T

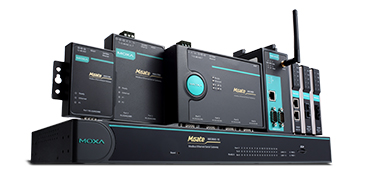

Cổng Modbus TCP:

Cho dù là một hay nhiều cổng nối tiếp, các giải pháp cổng Modbus TCP của Moxa đều chuyển đổi dữ liệu trong mạng giữa Modbus RTU/ASCII, Modbus TCP, DNP3, CANopen, J1939, PROFIBUS, BACnet/IP, IEC 101/104, IEC 61850 và EtherCAT, giúp việc cấu hình, xử lý sự cố và chuyển đổi trở nên nhanh chóng và dễ dàng.

Giới thiệu:

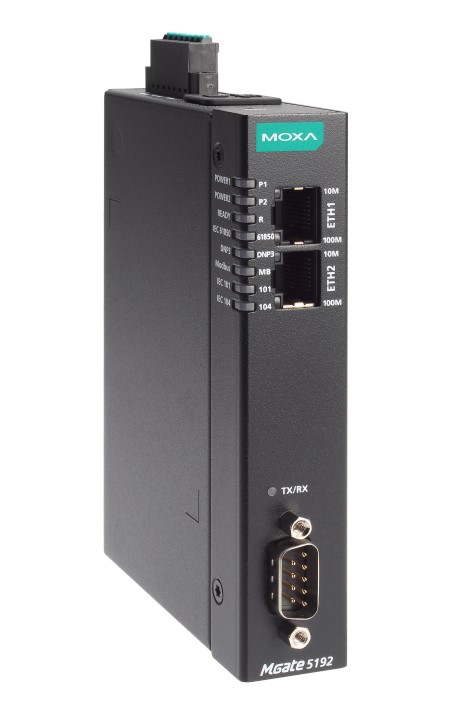

MGate 5192 là một cổng giao thức công nghiệp dùng để chuyển đổi IEC 61850 MMS sang giao tiếp Modbus RTU/ASCII/TCP, DNP3 serial/TCP/UDP, IEC 60870-5-101 hoặc IEC 60870-5-104. Để tích hợp các thiết bị IEC 61850 hiện có, chẳng hạn như IED hoặc rơle, vào mạng Modbus, DNP3, IEC 101 hoặc IEC 104, hãy sử dụng MGate 5192 làm máy khách IEC 61850 MMS để thu thập và trao đổi dữ liệu với các thiết bị SCADA/Modbus RTU/ASCII/TCP, DNP3 serial/TCP/UDP, IEC 60870-5-101 hoặc IEC 60870-5-104. Tất cả các model đều được bảo vệ bởi vỏ kim loại chắc chắn và nhỏ gọn, có thể lắp trên thanh DIN và được tích hợp sẵn tính năng cách ly nối tiếp. Thiết kế chắc chắn phù hợp với các ứng dụng công nghiệp như trạm biến áp điện và các ứng dụng liên quan đến năng lượng tái tạo.

Cấu hình dễ dàng:

Cổng MGate 5192 được trang bị bảng điều khiển web giúp việc cấu hình trở nên dễ dàng mà không cần cài đặt thêm tiện ích. Ngoài ra, mã hóa HTTPS trong giao tiếp đảm bảo bảo mật mạng cao hơn. Trong hầu hết các ứng dụng thu thập dữ liệu, việc cấu hình thiết bị bằng lệnh Modbus có thể tốn thời gian và làm tăng chi phí. Cổng MGate 5192 cung cấp cấu hình ngoại tuyến thông qua tệp CSV để giúp hoàn tất cài đặt Modbus nhanh chóng. Cổng MGate cung cấp cài đặt điện trở kéo cao/thấp và điện trở kết thúc có thể cấu hình bằng phần mềm cho RS-485 2 dây, giúp giảm thiểu công sức bằng cách loại bỏ nhu cầu mở khung máy.

Khắc phục sự cố dễ dàng:

Cổng MGate 5192 cung cấp nhiều chức năng bảo trì để giảm thời gian và chi phí khắc phục sự cố, bao gồm đèn LED chỉ báo, chẩn đoán giao thức, giám sát lưu lượng và xem thẻ. Các công cụ này giúp bạn thu thập và kiểm tra dữ liệu để dễ dàng xác định nguyên nhân gốc rễ của sự cố, đặc biệt là trong giai đoạn cài đặt. Cổng MGate cũng được trang bị chức năng giám sát trạng thái và bảo vệ lỗi. Chức năng giám sát trạng thái sẽ thông báo cho hệ thống SCADA khi một thiết bị IEC 61850 bị ngắt kết nối hoặc không phản hồi. Trong trường hợp đó, quy trình SCADA sẽ nhận trạng thái của từng thiết bị đầu cuối và sau đó phát cảnh báo để thông báo cho người vận hành. Chức năng bảo vệ sự cố lưu giữ dữ liệu mới nhất mà không gửi dữ liệu đầu ra đến các thiết bị IEC 61850. Khi một SCADA bị ngắt kết nối, các thiết bị đầu cuối sẽ duy trì hoạt động gần nhất và không bị ngoại tuyến.

Tính năng và Lợi ích:

• Hỗ trợ máy khách IEC 61850 MMS
• Hỗ trợ máy trạm DNP3 serial/TCP/UDP
• Hỗ trợ máy chủ IEC 60870-5-101
• Hỗ trợ máy khách IEC 60870-5-104
• Hỗ trợ máy chủ Modbus RTU/ASCII/TCP (Slave)
• Triển khai linh hoạt với Ethernet tầng và mạng con kép
• Thông tin giám sát/chẩn đoán lưu lượng được tích hợp sẵn để dễ dàng khắc phục sự cố
• Cấu hình thiết bị dễ dàng thông qua bảng điều khiển trên web
• Thẻ nhớ microSD để sao lưu/sao chép cấu hình
• Hỗ trợ hai đầu vào nguồn DC dự phòng và 1 đầu ra rơle
• Cổng nối tiếp với bảo vệ cách ly 2 kV
• Có sẵn các model nhiệt độ hoạt động rộng từ -40 đến 75°C

Thông số kỹ thuật chính

• Là gateway chuyển đổi giao thức từ IEC 61850 (MMS) sang các giao thức như DNP3, IEC 60870-5-101, IEC 60870-5-104 và Modbus. Moxa+2Moxa+2

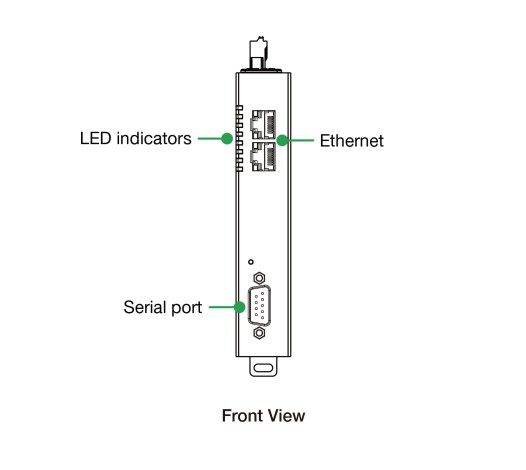

• Giao diện Ethernet:

  • 2 cổng 10/100Base-T(X) (RJ45) Moxa+1

  • Cách ly tín hiệu: 1.5 kV cho mạch Ethernet. Moxa

• Giao diện Serial:

  • 1 cổng RS-232 / RS-422 / RS-485 (DB9 male) eworldme.com+1

  • Baudrate: 300 bps → 921.6 kbps Moxa

  • Có cách ly 2 kV cho cổng serial. eworldme.com

• Giao thức hỗ trợ trên Serial:

  • Modbus RTU / ASCII (Server) Moxa+1

  • DNP3 Serial (Outstation) Moxa+1

  • IEC 60870-5-101 Server Moxa

• Giao thức hỗ trợ trên Ethernet:

  • IEC 61850 MMS Client Moxa

  • Modbus TCP Server Moxa

  • IEC 60870-5-104 Server / Client tùy model Moxa

  • DNP3 TCP / UDP Outstation Moxa

• Cấu hình & quản lý:

  • Web Console (HTTPS) để cấu hình. Moxa

  • Hỗ trợ DSU (Device Search Utility) của Moxa. Moxa+1

  • Hỗ trợ NTP client để đồng bộ thời gian. Moxa

• Bảo mật:

  • Xác thực bằng cơ sở dữ liệu cục bộ. Moxa

  • Mã hóa: HTTPS, AES-128 / AES-256, SHA-256. Moxa

  • Hỗ trợ SNMPv3. Moxa

  • Được phát triển theo tiêu chuẩn IEC 62443-4-2 (secure boot, bảo mật công nghiệp) Moxa

• Lưu trữ & Chẩn đoán:

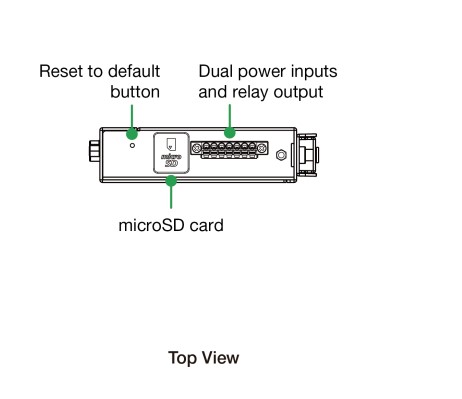

  • Có khe microSD (lên đến 32 GB) để backup cấu hình hoặc ghi log.

  • Công cụ giám sát lưu lượng (“Traffic Monitor”) và chẩn đoán giao thức giúp debug truyền thông. Moxa

• Nguồn điện:

  • 12 – 48 V DC. eworldme.com

  • Hai nguồn DC dự phòng (redundant). Moxa

• Relay:

  • Có 1 ngõ ra relay theo datasheet. Moxa

• Môi trường hoạt động:

  • Nhiệt độ: từ -40°C đến +75°C. Moxa

  • Vỏ kim loại, đạt chuẩn IP30. Moxa+1

• Độ tin cậy:

  • MTBF: ~ 1,240,821 giờ. Moxa+1

• Chứng nhận / Tiêu chuẩn:

  • IEC 61850-3, IEEE 1613 (thích hợp dùng trong trạm điện / substation). Moxa

  • EMC / EMS: hỗ trợ các chuẩn như IEC 61000-4-2 (ESD), IEC 61000-4-4, IEC 61000-4-5, v.v. Moxa

Ưu điểm & Ứng dụng

• Chuyển đổi giao thức linh hoạt: Rất phù hợp nếu bạn có các thiết bị IEC 61850 (ví dụ IED, relay điện lực) nhưng hệ thống SCADA hoặc hệ thống điều khiển của bạn sử dụng Modbus, DNP3, hoặc IEC 101/104.

• Môi trường khắc nghiệt: Do có dải nhiệt độ rộng (-40 → 75°C) và cách ly cao, thiết bị này phù hợp cho trạm điện, hệ thống tự động hóa ngoài nhà máy, nơi nhiệt độ hoặc nhiễu điện cao.

• Tính sẵn sàng cao: Nguồn DC dự phòng + relay báo lỗi giúp tăng độ tin cậy.

• Bảo mật tốt: Với HTTPS, SNMPv3 và các cơ chế mã hóa, cấu hình an toàn hơn.

• Dễ cấu hình & bảo trì: Web console, traffic monitor, log, microSD backup giúp cấu hình và debug dễ hơn.

Nhược điểm / Lưu ý khi sử dụng

• Giá cao: Là thiết bị chuyên ngành, chi phí cao hơn nhiều so với các gateway công nghiệp thông thường.

• Cấu hình ban đầu cần hiểu rõ các giao thức IEC 61850, DNP3, Modbus — nếu không có kinh nghiệm, việc mapping tag có thể phức tạp.

• Khi sử dụng microSD để backup cấu hình, cần quản lý file cấu hình cẩn thận để tránh mất mát hoặc lỗi cấu hình.

• Cần đảm bảo nguồn cấp ổn định (12–48 V) và bảo vệ chống quá áp / ngược cực nếu môi trường hoạt động khắc nghiệt.
