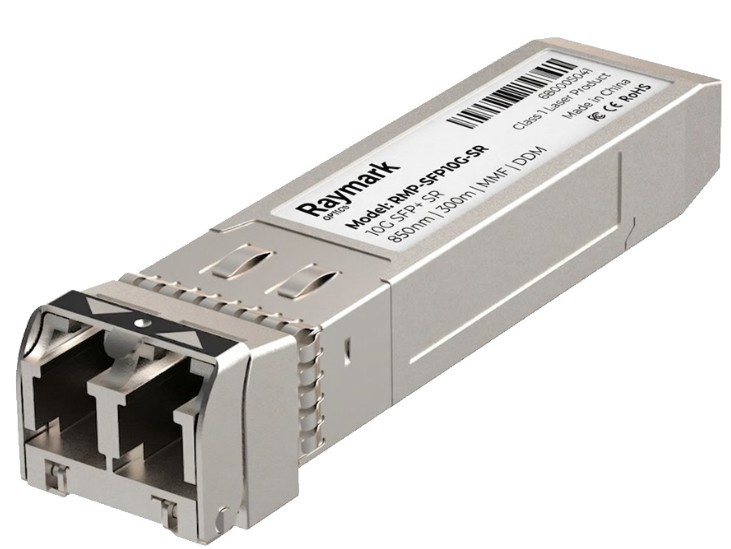

Module Quang Raymark Multimode LC RM-SFP10G-SR

Module Quang Raymark Multimode LC RM-SFP10G-SR

Module Quang Raymark Multimode LC RM-SFP10G-SR

Raymark RM-SFP10G-SR là module quang chuẩn SFP+ tốc độ 10Gbps, hoạt động trên bước sóng 850nm, được thiết kế cho các ứng dụng truyền dẫn tốc độ cao trong hệ thống mạng doanh nghiệp và trung tâm dữ liệu.

Sản phẩm tuân thủ các tiêu chuẩn IEEE 802.3ae 10GBASE-SR/SW và SFF-8431, đảm bảo khả năng tương thích và hiệu suất hoạt động ổn định trong các hệ thống Ethernet 10G. Module sử dụng công nghệ VCSEL laser, hỗ trợ truyền dẫn trên sợi quang đa mode (MMF) với khoảng cách lên tới 400m (OM4).

Ngoài ra, RM-SFP10G-SR tích hợp chức năng giám sát chẩn đoán số (DOM/DDM) thông qua giao tiếp 2-wire theo chuẩn SFF-8472, giúp theo dõi các thông số hoạt động theo thời gian thực.

Tính năng nổi bật của SFP+ Raymark RM-SFP10G-SR

Hiệu suất truyền dẫn 10Gbps ổn định

• Hỗ trợ dải tốc độ dữ liệu từ 9.83 Gb/s đến 11.3 Gb/s
• Tuân thủ tiêu chuẩn IEEE 802.3ae, đảm bảo khả năng hoạt động trong các hệ thống 10G Ethernet
• Đạt tỷ lệ lỗi bit rất thấp BER ≤ 10⁻¹², giúp đảm bảo độ tin cậy cao trong truyền dữ liệu

Khoảng cách truyền dẫn linh hoạt trên MMF

• Hỗ trợ nhiều loại sợi quang multimode:
  • OM3 (50/125µm): lên đến 300m
  • OM4 (50/125µm): lên đến 400m
• Tương thích với nhiều cấu hình hạ tầng cáp quang hiện có

Công nghệ VCSEL 850nm tối ưu cho Data Center

• Sử dụng laser VCSEL bước sóng 850nm
• Độ rộng phổ thấp (≤ 0.45nm) giúp cải thiện chất lượng tín hiệu
• Công suất phát ổn định từ -7 dBm đến -1 dBm

Tích hợp giám sát thông minh (DOM/DDM)

• Hỗ trợ Digital Diagnostics Monitoring (DDM)
• Theo dõi các thông số quan trọng:
  • Nhiệt độ
  • Điện áp nguồn
  • Công suất phát (Tx Power)
  • Công suất nhận (Rx Power)
  • Dòng bias laser
• Cảnh báo theo ngưỡng Alarm và Warning.

Thiết kế tiêu chuẩn SFP+ tiện lợi

• Chuẩn SFP+ hot-pluggable (cắm nóng)
• Kết nối Duplex LC
• Dễ dàng thay thế, nâng cấp mà không cần tắt hệ thống

Tiết kiệm năng lượng và độ tin cậy cao

• Công suất tiêu thụ thấp: < 1W
• Dòng tiêu thụ tối đa: 290 mA
• Nguồn cấp đơn: 3.3V
• Tuân thủ RoHS
• Đạt chuẩn Laser Class 1 (EN 60825-1) – an toàn khi sử dụng

Hoạt động ổn định trong môi trường thương mại

• Nhiệt độ hoạt động: 0°C đến 70°C
• Nhiệt độ lưu trữ: -40°C đến 85°C

Ứng dụng

• 10GBASE-SR/SW Ethernet
• 10G Fibre Channel
• 10G CPRI

Thông số kỹ thuật

Raymark RM-SFP10G-SR là module quang SFP+ 10G đáng tin cậy, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật cho hệ thống mạng tốc độ cao. Với khả năng truyền dẫn lên đến 400m trên OM4, tích hợp DDM, tiêu thụ điện năng thấp và thiết kế hot-plug tiện lợi, sản phẩm phù hợp cho các môi trường Data Center, Enterprise Network và hệ thống truyền dẫn quang 10G.

Module Raymark RM-SFP10G-SR là dòng module quang 10Gbps multimode (SFP+) – dùng rất phổ biến khi bạn nâng cấp hệ thống lên 10G (core/distribution).

🔎 Thông số kỹ thuật chuẩn (chuẩn SR – Short Range)

• Chuẩn: 10GBASE-SR (IEEE 802.3ae)
• Tốc độ: 10Gbps (10.31Gbps)
• Bước sóng: 850nm
• Loại cáp: Multimode (OM2 / OM3 / OM4)
• Khoảng cách:
  • OM2: ~82m
  • OM3: ~300m
  • OM4: ~400m
• Đầu kết nối: LC duplex (2 sợi)
• Chuẩn form: SFP+
• Tính năng: DOM/DDM (giám sát quang)
• Hot-swap: Có

⚙️ Ứng dụng thực tế

• Uplink 10G:
  • Core ↔ Distribution
  • Distribution ↔ Access (switch 10G)
• Kết nối:
  • Server (10G NIC) ↔ Switch
  • Storage / NAS (10G backbone)
• Data center / campus / doanh nghiệp lớn

👍 Ưu điểm

• Tốc độ 10Gbps → nhanh gấp 10 lần SFP 1G
• Giá rẻ hơn nhiều so với module singlemode 10G
• Dễ triển khai trong nội bộ (tòa nhà, phòng server)

⚠️ Lưu ý cực quan trọng (hay bị sai)

• ❌ Không dùng với cáp singlemode
• ❌ Không đi xa >300–400m
• ✔ Phải dùng đúng OM3 hoặc OM4 để đạt 10G ổn định
• ✔ 2 đầu phải cùng chuẩn SR ↔ SR

🆚 So nhanh SR vs LR (10G)

👉 Phù hợp:

• Mikrotik, Ruijie, UniFi
• Hệ thống cần tối ưu chi phí

👉 Phù hợp:

• Core Cisco / HPE / Fortinet
• Hệ thống yêu cầu ổn định cao

👉 Kết luận nhanh cho bạn

• RM-SFP10G-SR = lựa chọn chuẩn nếu bạn chạy 10G trong phạm vi <300m
• Nếu bạn:
  • kéo giữa tầng / trong building → chọn SR là đúng
  • kéo giữa 2 tòa nhà xa → chuyển sang 10G-LR

🚀 Tư vấn thực chiến (theo case bạn đang làm)

Bạn đang thiết kế hệ:

• Core Cisco / Firewall / AP / VLAN

👉 Mình khuyên:

• Access → Distribution: dùng 1G (SX)
• Distribution → Core: dùng 10G SR (RM-SFP10G-SR)

👉 Vừa tối ưu chi phí, vừa đủ hiệu năng
