Module Quang Raymark Multimode LC RM-SFP-SX

Module Quang Raymark Multimode LC RM-SFP-SX

Module Quang Raymark Multimode LC RM-SFP-SX

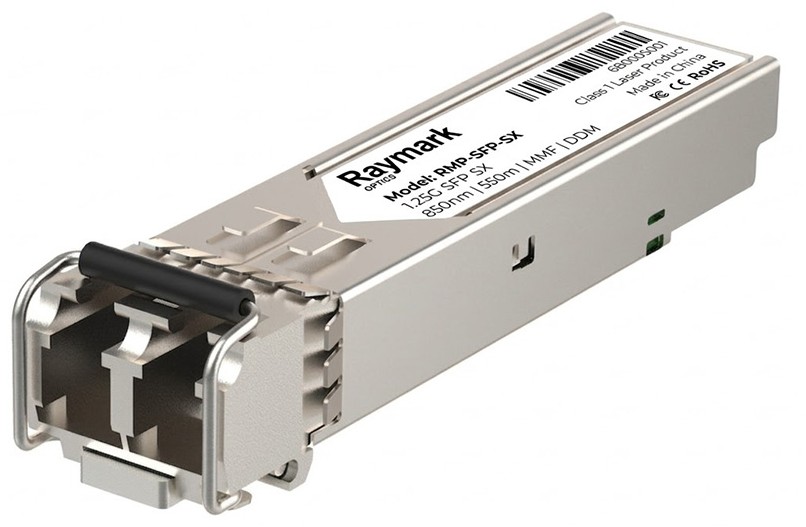

Raymark RM-SFP-SX là module quang SFP (Small Form Pluggable) bước sóng ngắn 850nm, được thiết kế cho các ứng dụng Gigabit Ethernet và Fibre Channel với tốc độ truyền dữ liệu lên đến 1.25Gbps.

Thiết bị tuân thủ các tiêu chuẩn IEEE 802.3z Gigabit Ethernet, 1000BASE-SX, và Fibre Channel FC-PI Rev.5.0, mang lại khả năng kết nối ổn định và đáng tin cậy trong hệ thống mạng quang. Module hỗ trợ chuẩn SFP MSA và tích hợp chức năng Digital Diagnostics Monitoring (DDM) thông qua giao tiếp 2-wire serial theo chuẩn SFF-8472, giúp giám sát tình trạng hoạt động theo thời gian thực.

Tính năng nổi bật của SFP Raymark RM-SFP-SX

Hiệu suất truyền dẫn ổn định, tốc độ Gigabit

• Hỗ trợ tốc độ truyền dữ liệu lên đến 1.25 Gb/s cho Gigabit Ethernet
• Tương thích thêm tốc độ 1.063 Gb/s cho Fibre Channel
• Đảm bảo độ tin cậy cao với BER ≤ 10⁻¹²

Chuẩn kết nối quang phổ biến, dễ triển khai

• Sử dụng bước sóng 850nm (VCSEL laser)
• Kết nối Duplex LC tiêu chuẩn
• Hoạt động trên sợi quang đa mode (MMF):
  • Lên đến 550m (50/125µm MMF)
  • Lên đến 300m (62.5/125µm MMF)

Thiết kế SFP linh hoạt, hỗ trợ hot-plug

• Chuẩn SFP MSA (Multi-Source Agreement)
• Cho phép cắm nóng (hot-pluggable) mà không cần tắt thiết bị
• Dễ dàng thay thế, nâng cấp trong hệ thống mạng

Tích hợp Digital Diagnostics (DDM)

• Hỗ trợ giám sát các thông số quan trọng:
  • Nhiệt độ
  • Điện áp Vcc
  • Dòng bias
  • Công suất Tx/Rx
• Cảnh báo theo ngưỡng (Alarm/Warning) giúp phát hiện sớm sự cố

Tiêu thụ điện năng thấp, vận hành ổn định

• Nguồn cấp đơn 3.3V
• Dòng tiêu thụ tối đa: 280 mA
• Hoạt động ổn định trong môi trường:
  • Nhiệt độ làm việc: 0°C đến 70°C
  • Nhiệt độ lưu trữ: -40°C đến 85°C

An toàn và tuân thủ tiêu chuẩn quốc tế

• Tuân thủ RoHS
• Sản phẩm laser Class 1, phù hợp tiêu chuẩn EN 60825-1

Ứng dụng

• Mạng Gigabit Ethernet 1.25Gb/s
• Hệ thống Fibre Channel 1.063Gb/s
• Kết nối quang trong hệ thống switch, router, server

Thông số kỹ thuật chính

Raymark RM-SFP-SX là module SFP quang 1.25Gbps tiêu chuẩn, phù hợp cho các hệ thống mạng doanh nghiệp sử dụng MMF, với ưu điểm nổi bật là tính ổn định cao, hỗ trợ DDM, hot-plug và tương thích tiêu chuẩn quốc tế, đáp ứng tốt các nhu cầu triển khai Gigabit Ethernet và Fibre Channel.

🔎 Thông số kỹ thuật chuẩn (theo datasheet hãng)

• Tốc độ: 1.25Gbps (Gigabit Ethernet)
• Chuẩn: IEEE 802.3z – 1000BASE-SX
• Bước sóng: 850nm (laser VCSEL)
• Loại cáp: Multimode (MMF)
• Khoảng cách:
  • 550m (OM2/OM3 – 50/125µm)
  • ~300m (62.5/125µm)
• Connector: LC duplex
• Nguồn: 3.3V
• Tính năng: hỗ trợ DDM (giám sát nhiệt độ, công suất quang…)
• Nhiệt độ hoạt động: 0–70°C

⚙️ Ứng dụng thực tế

• Uplink quang giữa Access → Core Switch
• Kết nối Switch ↔ Firewall ↔ Server
• Dùng cho hệ thống:
  • WiFi (AP controller / switch)
  • Camera IP (vlan camera backbone)
  • Doanh nghiệp 50–1000 user

👍 Ưu điểm

• Giá rẻ, dễ thay thế (chuẩn phổ biến SX)
• Tương thích đa hãng (MSA standard)
• Plug & Play, hot-swap

⚠️ Lưu ý quan trọng (rất hay bị lỗi khi triển khai)

• ❌ Chỉ dùng cáp Multimode, không dùng được với Singlemode
• ❌ Không đi xa >550m → nếu cần xa hơn phải dùng LX (1310nm)
• ✔ Luôn dùng 2 sợi (Tx/Rx) → không phải BiDi
• ✔ Kiểm tra compatibility (một số switch lock module)

👉 Kết luận nhanh cho bạn

• Nếu đi dưới 300–500m trong tòa nhà → dùng RM-SFP-SX là chuẩn bài
• Nếu hệ bạn:
  • Core Cisco → nên dùng module Cisco hoặc compatible xịn
  • Ruijie / Mikrotik → Raymark dùng ổn, tiết kiệm chi phí
