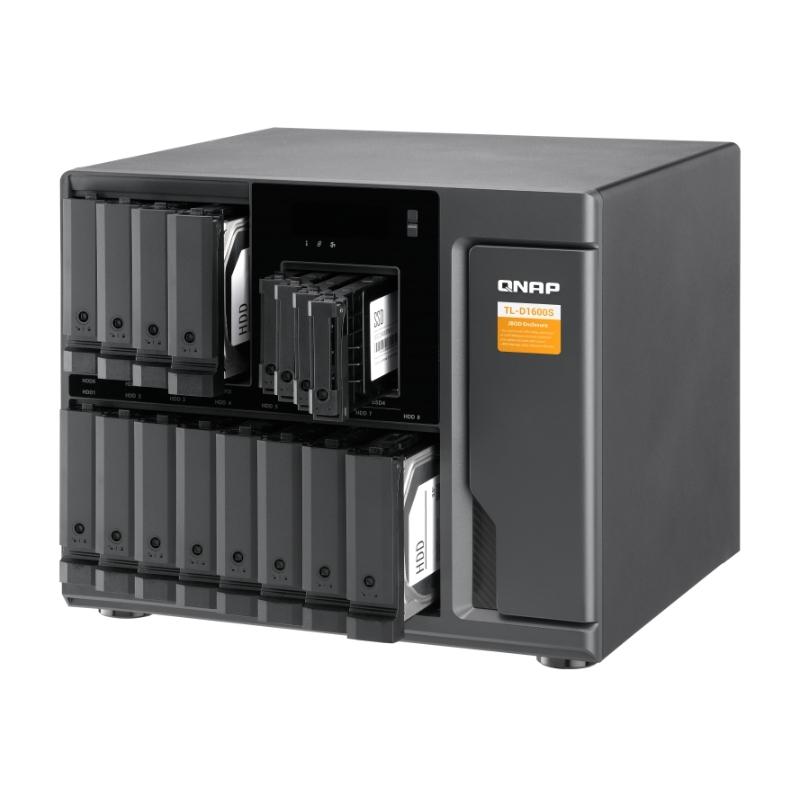

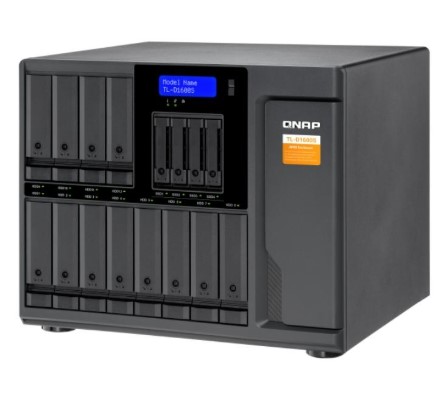

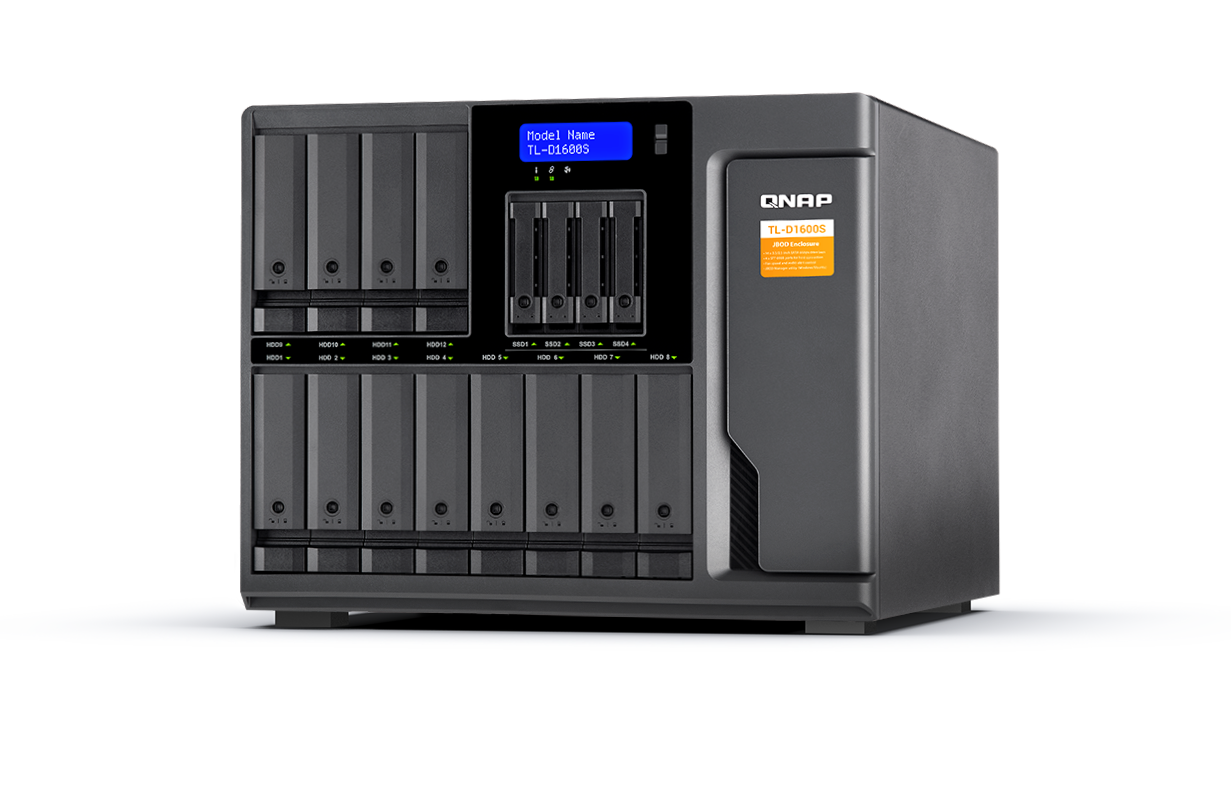

TL-D1600S vỏ lưu trữ JBOD cho phép bạn sao lưu và mở rộng NAS QNAP, máy tính và máy chủ Windows® và Ubuntu® . TL-D1600S có mười hai khay ổ đĩa SATA 6Gb/s 3.5-inch/2.5-inch và bốn khay SSD SATA 6Gb/s 2.5-inch và đi kèm với thẻ PCIe QXP để kết nối vỏ bằng cáp SFF-8088 (hoặc SFF-8644). Nó cung cấp hiệu suất đọc/ghi đáng tin cậy cho các tác vụ lưu trữ và sao lưu mượt mà.

1. QNAP khuyến nghị tuân theo quy trình chuẩn để kết nối hoặc ngắt kết nối TL-D1600S. Để biết thêm thông tin, vui lòng xem hướng dẫn sử dụng TL-D1600S.
2. TL-D1600S chỉ có thể được sử dụng như một vùng lưu trữ hoặc ổ đĩa riêng lẻ trên NAS. Vùng lưu trữ hoặc ổ đĩa của nó không thể được kết hợp vào NAS đã kết nối. Các ứng dụng NAS không thể được cài đặt trên TL-D1600S.
3. TL-D1600S chỉ hỗ trợ QNAP NAS chạy trên hệ điều hành QTS 4.5.4 (hoặc cao hơn) hoặc QuTS hero h4.5.4.
4. Khi TL-D1600S được kết nối với hệ thống Windows® , nếu các khe đĩa JBOD trống, các đĩa ảo sẽ được tạo ra trong các khe trống do cơ chế firmware của chip điều khiển.
5. Khi TL-D1600S được kết nối với hệ thống Windows® , JBOD Manager sẽ kiểm tra đĩa vật lý / đĩa ảo đầu tiên được phát hiện để giám sát trạng thái sức khỏe của JBOD (đĩa vật lý được ưu tiên giám sát).
6. Các phiên bản Windows không phải máy chủ có giới hạn 63TB cho một phân vùng. Do đó, khi kết nối các sản phẩm mở rộng lưu trữ của QNAP, giới hạn tương tự cũng áp dụng. Đối với các phân vùng lớn hơn 63TB, nên sử dụng hệ điều hành Windows Server.

Lưu trữ File NAS Qnap TL-D1600S

• Khay ổ đĩa có khóa

  Khay ổ đĩa cứng có khóa ngăn ngừa việc tháo ổ đĩa không mong muốn.

• Kết nối tốc độ cao

  Cáp kết nối SFF-8088 (hoặc SFF-8644) hỗ trợ bốn kênh SATA 6Gb/s mỗi cáp (tổng cộng 24Gb/s) và cung cấp tốc độ truyền dữ liệu nhanh hơn so với eSATA và USB.

• Quản lý lưu trữ linh hoạt

  Dễ sử dụng. QNAP NAS và PC đều có thể sử dụng phần mềm tiện ích để giám sát, thu thập và quản lý thông tin JBOD.

TL SATA JBOD hiệu suất cao

TL SATA JBOD hỗ trợ truyền tải SATA đa làn 6Gb/s, và mỗi làn SATA kết nối trực tiếp với một ổ đĩa SATA đơn để giúp cải thiện hiệu suất. Với kênh tốc độ cao 1-1, TL SATA JBOD mang lại hiệu suất truyền tải tuyệt vời.

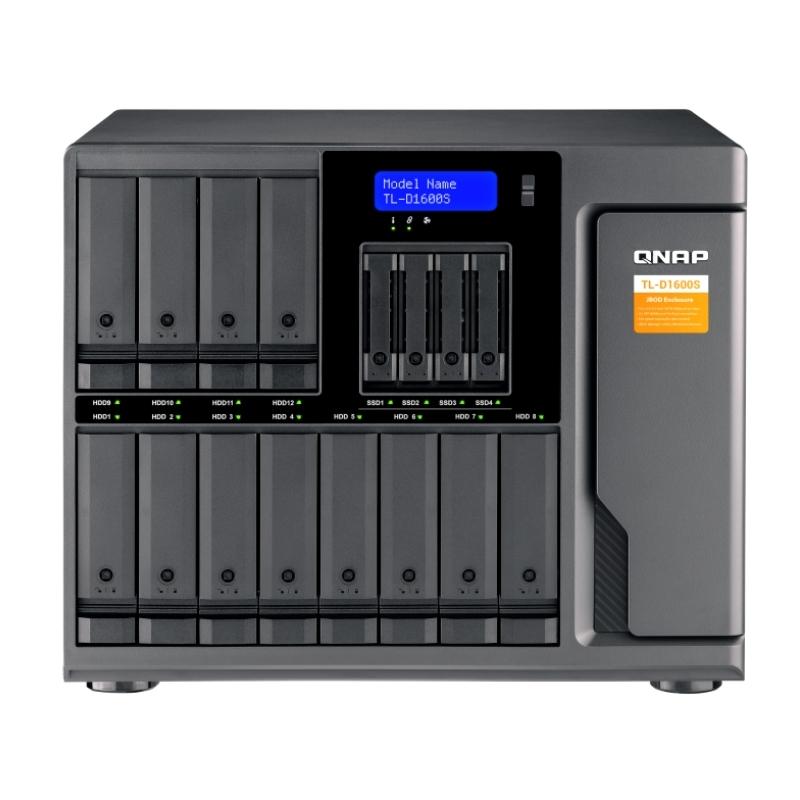

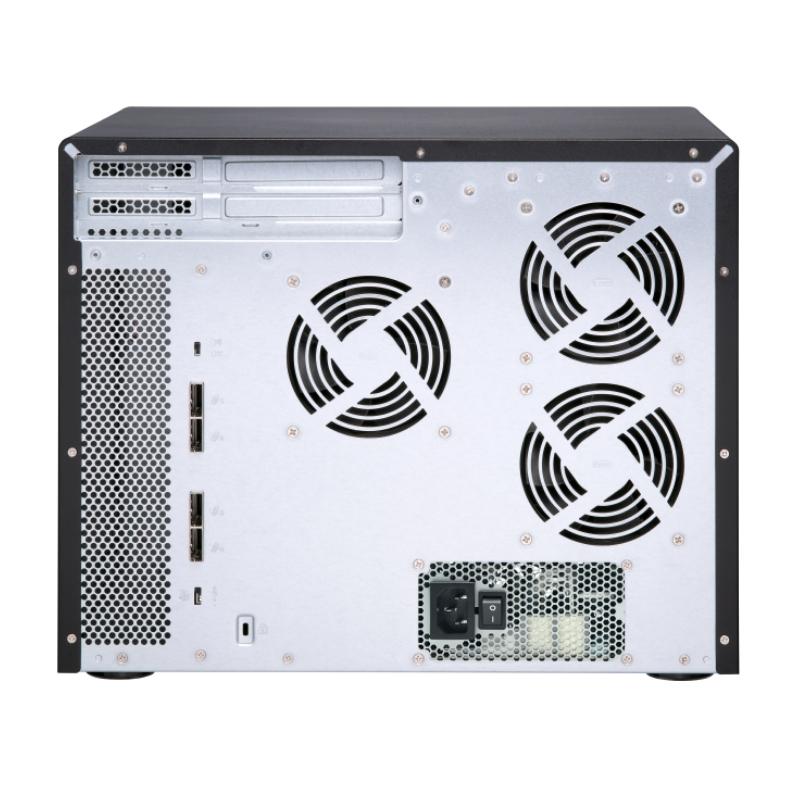

Lưu ý: Thứ tự các cổng SFF và khe ổ đĩa: cổng SFF 1 đến khe HDD 1-4, cổng SFF 2 đến khe HDD 5-8, cổng SFF 3 đến khe HDD 9-12, cổng SFF 4 đến khe SDD 1-4.

Cấu hình và Quản lý Lưu trữ Linh hoạt

TL-D1600S cung cấp cấu hình lưu trữ điều khiển bằng phần mềm để linh hoạt hơn trong quản lý. Bạn có thể cấu hình RAID và giám sát sức khỏe của vỏ JBOD và đĩa với Storage & Snapshots khi kết nối với NAS QTS hoặc QuTS hero, hoặc với tiện ích QNAP JBOD Manager khi kết nối với máy tính.

Sử dụng Storage & Snapshots Manager trong QTS hoặc QuTS hero để cấu hình TL-D1600S như một vỏ lưu trữ cho NAS QNAP của bạn. Chế độ mở rộng lưu trữ NAS hỗ trợ các chức năng NAS khác nhau, bao gồm các pool lưu trữ và snapshots. Với TL-D1600S , bạn có thể dễ dàng mở rộng dung lượng lưu trữ.

QNAP JBOD Manager là một tiện ích trên máy tính để bàn để giám sát TL-D1600S trên máy tính Windows® và Ubuntu® . Bạn có thể nhanh chóng nhận được trạng thái đĩa, thông tin và tình trạng JBOD, xem tốc độ quay của quạt và kiểm tra các bản cập nhật phiên bản firmware.

Những điều bạn cần biết Lưu trữ File NAS Qnap TL-D1600S

Bạn có thể kết nối TL-D1600S của mình với máy tính Windows® và Ubuntu® thông qua cáp tốc độ cao SFF-8088 (hoặc SFF-8644) và sử dụng tiện ích tích hợp để quản lý cấu hình RAID.

Lưu ý:
1. Các thẻ PCIe dòng QXP không hỗ trợ Mac Pro.
2. Nếu có bất kỳ sự cố khởi động nào trong quá trình cài đặt thẻ PCIe QXP trên máy chủ, vui lòng kiểm tra với công ty sản xuất máy chủ để xem có bản cập nhật BIOS mới nào không. Ngoài ra, bạn có thể thử tắt chức năng khởi động từ khe cắm PCIe hoặc tắt tùy chọn card đồ họa ngoài.
3. TL-D1600S sản xuất trước tháng 2 năm 2022 đi kèm với thẻ mở rộng SATA QXP-1600eS yêu cầu cài đặt trình điều khiển để hoạt động với Windows/Ubuntu. Trình điều khiển Ubuntu của QXP-1600eS hiện hỗ trợ Ubuntu 18.04.2/20.04.3 LTS (Kernel 3.10 ~ 5.4.0). Vui lòng truy cập trung tâm tải xuống để cài đặt trình điều khiển.

Thông số kỹ thuật

• Model: QNAP TL-D1600S
• Số lượng khay ổ cứng: 16 khay ổ cứng
  • Kích cỡ ổ cứng: Hỗ trợ ổ cứng 3.5″ và 2.5″ (bao gồm cả SSD và HDD)
• Giao tiếp: USB 3.2 Gen 1 (5Gbps)
• Hỗ trợ RAID:
  • RAID 0: Cung cấp hiệu suất cao bằng cách kết hợp dung lượng của các ổ cứng.
  • RAID 1: Sao lưu dữ liệu để bảo vệ khỏi sự mất mát.
  • RAID 5: Cung cấp bảo vệ dữ liệu với dung lượng lưu trữ tối ưu, yêu cầu ít nhất 3 ổ cứng.
  • RAID 6: Cung cấp bảo vệ dữ liệu với dung lượng lưu trữ tối ưu hơn RAID 5, yêu cầu ít nhất 4 ổ cứng.
  • RAID 10: Kết hợp RAID 1 và RAID 0 để cung cấp cả hiệu suất cao và bảo vệ dữ liệu, yêu cầu ít nhất 4 ổ cứng.
  • RAID JBOD (Just a Bunch of Disks): Tạo các ổ đĩa độc lập để sử dụng đơn giản.
• Kết nối:
  • 1 cổng USB 3.2 Gen 1 (5Gbps) để kết nối với NAS hoặc máy tính
• Nguồn điện: Cung cấp năng lượng cho ổ cứng và thiết bị
• Kích thước và trọng lượng:
  • Kích thước: Khoảng 219 x 370 x 272 mm (D x R x C)
  • Trọng lượng: Khoảng 10 kg (không bao gồm ổ cứng)
• Nhiệt độ hoạt động:
  • Nhiệt độ hoạt động: 0°C đến 40°C
  • Nhiệt độ lưu trữ: -40°C đến 70°C
